ACUMULADOR DE BOMBEO NH3 TIPSA

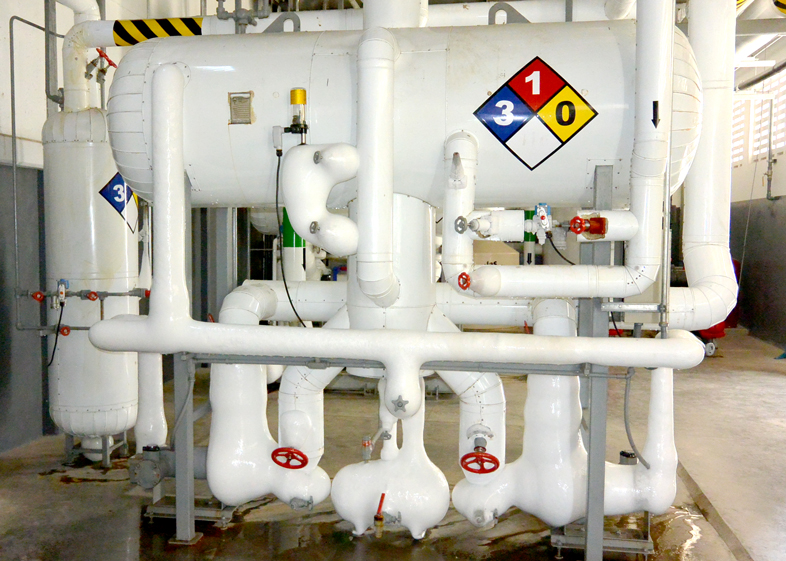

EL SISTEMA DE BOMBEO DE AMONIACO TIPSA CONSTA DE DOS A CUATRO BOMBAS PARA RECIRCULAR EL AMONIACO (SEGUN EL TAMAÑO DEL SISTEMA), UN SISTEMA DE VALVULAS PARA CONTROLAR EL NIVEL DE LIQUIDO EN EL INTERIOR DEL RECIPIENTE Y UNA BASE ESTRUCTURAL LISTA PARA INSTALARSE EN SISTEMAS DE REFRIGERACION DE LIQUIDO RECIRCULADO.

Algunos de sus principales beneficios es que protege al compresor en caso de regreso de líquido, además de permitir el deshielo con gas caliente hacia las líneas de succión, facilitando la expulsión de aceite de los evaporadores.

Por su diseño reduce los costos de instalación, ademas de que la columna y el interruptor de nivel con flotador eliminan el riesgo de cavitación en las bombas.

ESPECIFICACIONES DE CONSTRUCCION

ACUMULADOR

Diseñado y construido de acuerdo a las especificaciones del código ASME para 150 psi. y registrados ante la Secretaría del Trabajo y Prevensión Social, este contenedor horizontal tiene un sistema de bafles internos que proporciona baja velocidad del gas, una columna vertical que evita la cavitación de las bombas y una válvula de seguridad calculada de acuerdo al volumen de gas contenido en el recipiente.

BOMBAS

Cuenta con bombas de amoníaco TIPSA TBA-603, dos o cuatro, según el volumen de bombeo requerido (considerando siempre la mitad de las bombas como reserva). Están acopladas directamente a motores cerrados de 3 H.P. a 1,800 rpm, que trabajan con 220 ó 440 Volts de corriente. Las bombas están conectadas con válvula de bola en la succión y válvula check en la descarga, así como válvulas de seguridad correspondientes.

SISTEMA DE CONTROL DE NIVEL DE LIQUIDO

El sistema de control de nivel es una columna de nivel con dos mirillas y dos interruptores flotadores, uno para controlar la entrada de líquido al acumulador y el otro para la señal e alarma de alto nivel.

PANEL DE CONTROL

Monitorea y controla la operación de los motores de las bombas de amoníaco y de la válvula solenoide que controla la alimentación de líquido al sistema. Opera con arrancador e interruptor termomagnético a 220 ó 440 Volts de corriente, con capacidad suficiente para los calentadores de las bombas. El gabinete es de acero inoxidable con selectores iluminados, conectado en su totalidad en nuestra fábrica y listo para instalarse.
