DIFUSOR PARA MONTAJE EN TECHO

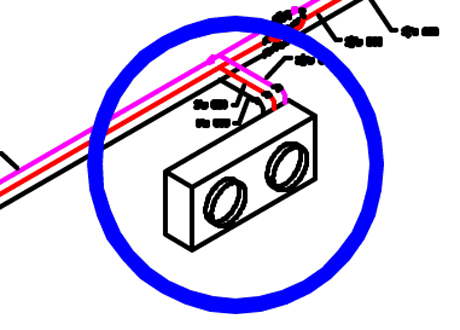

  • difusor-1.jpg

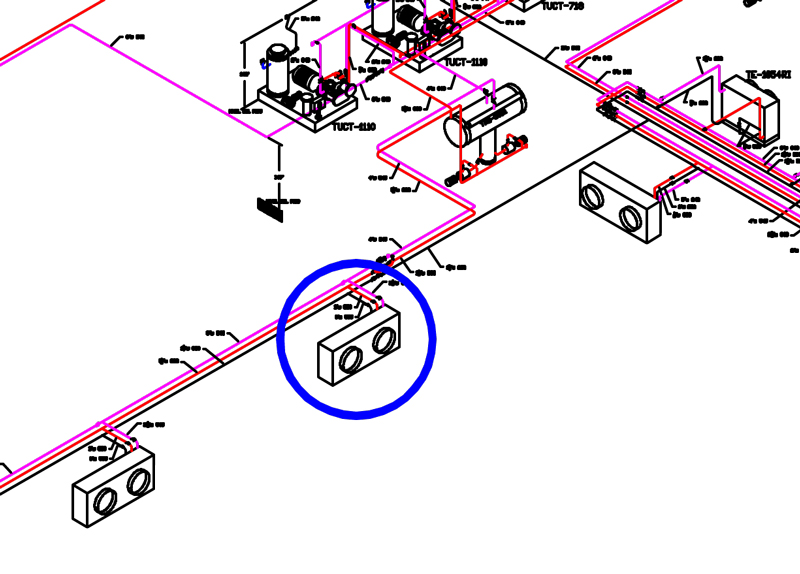

  • difusor-2.jpg

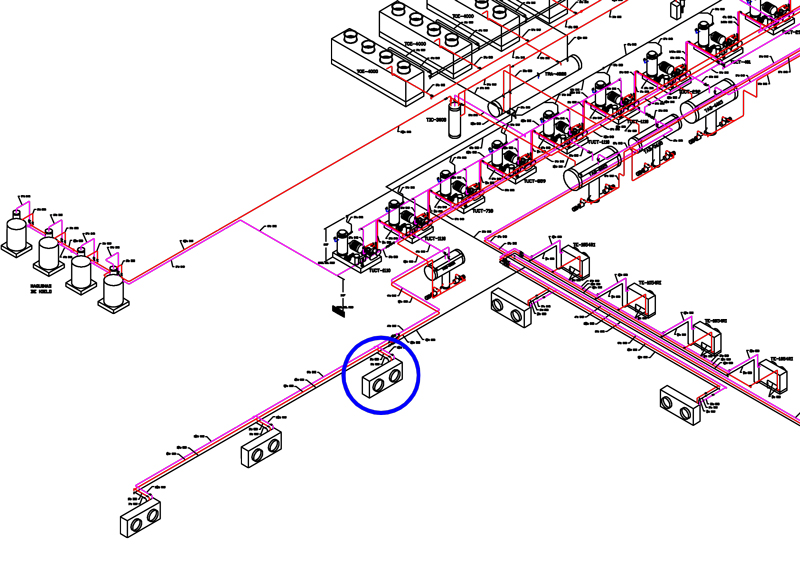

  • difusor-3.jpg

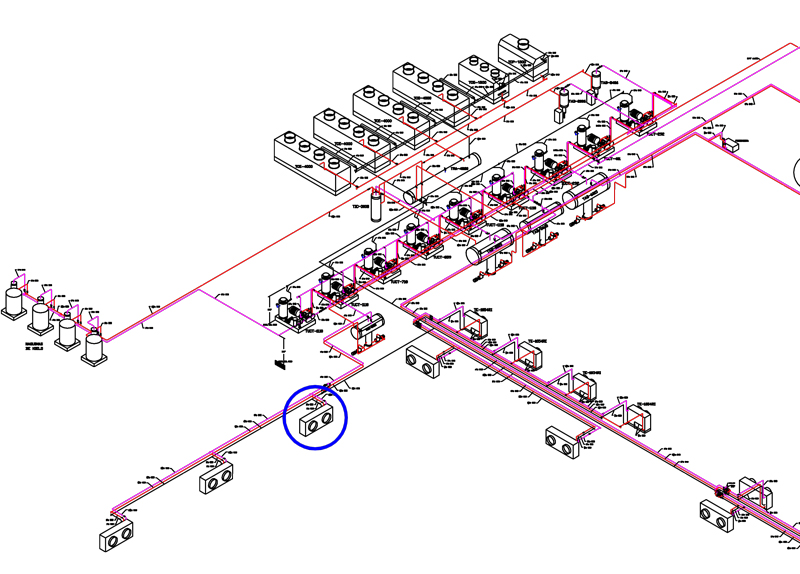

  • difusor-4.jpg

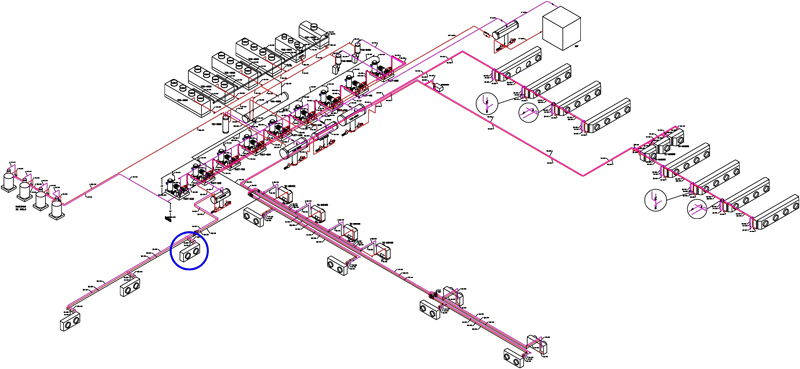

  • difusor-5.jpg

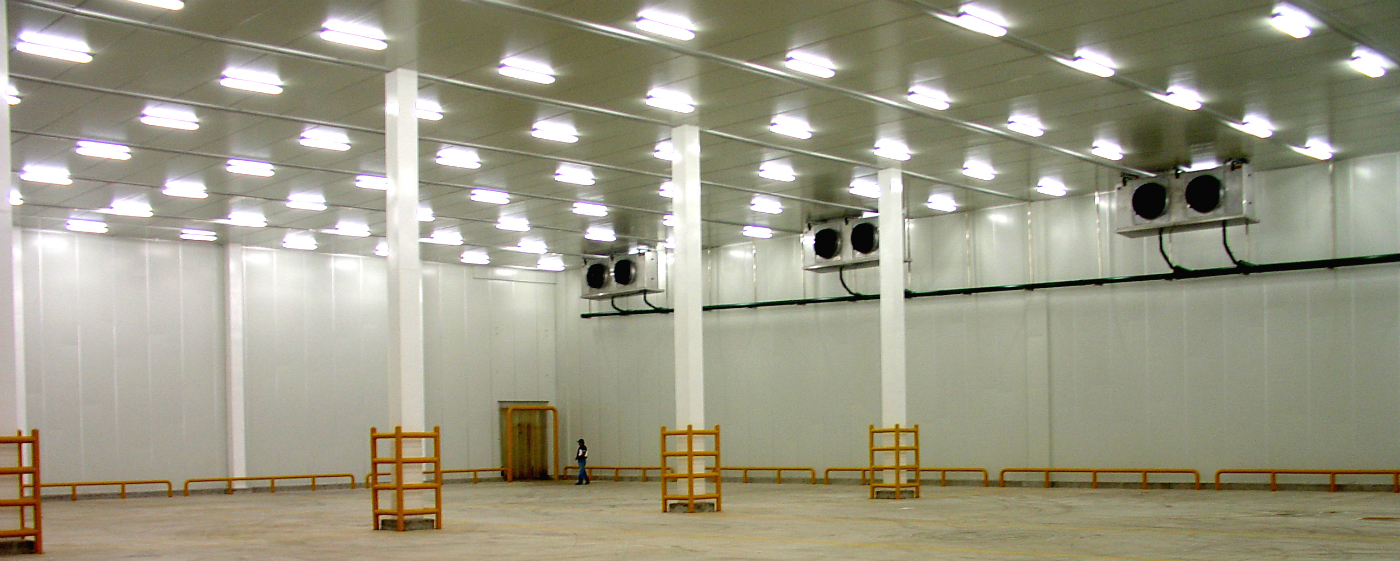

LOS DIFUSORES TIPSA PARA MONTAJE EN TECHO SON UNIDADES TIPO INDUSTRIAL PARA CUALQUIER RANGO DE TEMPERATURAS.

Los ventiladores de paso fijo hacen posible manejar volúmenes óptimos de aire para aplicaciones especiales en sistemas de pre-enfriamiento. Estas unidades están disponibles para usarse en sistemas de amoniaco recirculado, sistemas inundados y de expansión directa.



- Operación Inundado. Los circuitos del serpentín están diseñados parea requerir baja velocidad del gas y mínima altura del acumulador.



- Operación Recirculado. El serpentín está diseñado para permitir el flujo uniforme del refrigerante y proporcionar alta eficiencia.



- Deshielo. El sistema de deshielo funciona con gas caliente o agua dulce, según la aplicacion específica

ESPECIFICACIONES DE CONSTRUCCION

SERPENTIN

Fabricado con tubo de 3/4" cédula 40, aleteado en espiral de lámina No.26 con 4 aletas por pulgada y galvanizado por inmersión. Son probados a 300 psi. despues de terminarse de soldar y una vez más después de ser galvanizados. Los tubos estan distribuidos con un máximo de 6 hileras en dirección del flujo del aire, requiriendo menos H.P. en los ventiladores y proporcionando mayor área de transferencia de calor.

MOTORES Y ASPAS

Fabricados con aspas de aluminio de alta tensión, de 7 paletas con paso fijo, que proporsionan presión estática y el volumen de aire requerido para la operación. Los motores son cerrados a prueba de humedad, con bobinas selladas con resina epoxy, son de 3 fases para operar a 220 o 440 Volts y están montados sobre cuerpos de lámina No. 11 galvanizados por inmersión.

GABINETE

Construidos de lámina galvanizada No.16 o de acero inoxidable No.18, segun las necesidades del proceso.
